Beschreibung

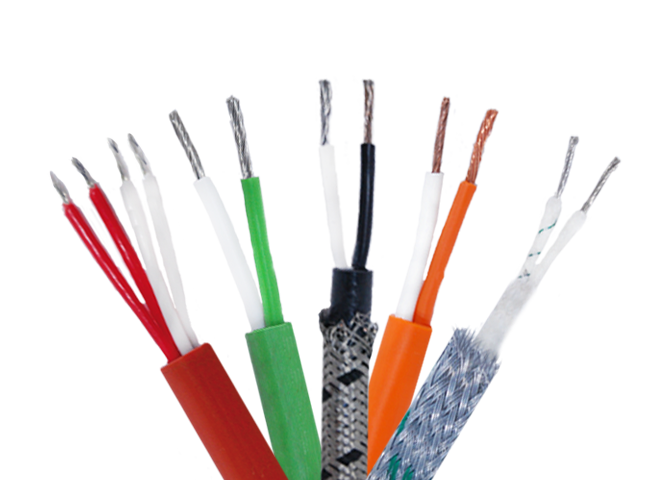

Kompensations- und Verlängerungsleitungen (thermoelektrische) sind das Element der Messinstallation, das den thermoelektrischen Sensor mit dem Messgerät, z.B. dem Regler, Anzeiger oder Temperaturrekorder, verbindet. Die Verlängerungsleitungen bestehen aus den gleichen Materialien wie das Thermoelement, während die Ausgleichsleitungen aus Ersatzmaterialien mit ähnlichen Eigenschaften wie das Thermoelement hergestellt werden. Die Kabelisolierungen werden entsprechend den Anforderungen an die Umgebungs- und Betriebstemperatur ausgewählt.
Dateien
Technische Daten
Charakteristik
– Widerstand der Isolierung: min10 MΩ x km
– Ausführung bis 25 Paare
– Spannungsprüfung 1000V
– Zusammensetzung und Farben gemäß EU IEC 584-3
– Die auf Grundlage der IEC-Norm ausgeführten Leitungen werden als Ausgleichsleitung (zweiter Buchstabe in der Beschreibung C) oder Verlängerungsleitung (zweiter Buch-stabe X) hergestellt.
– Die Verlängerungsleitungen sind aus dem gleichen Material gefertigt wie das Thermoelement, eine kostengünstigere Lösung mit niedrigerer Toleranz der Temperaturmessung sind Ausgleichsleitungen die aus anderen Material gefertigt werden.
