Opis

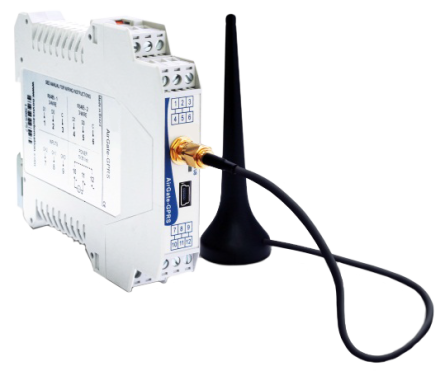

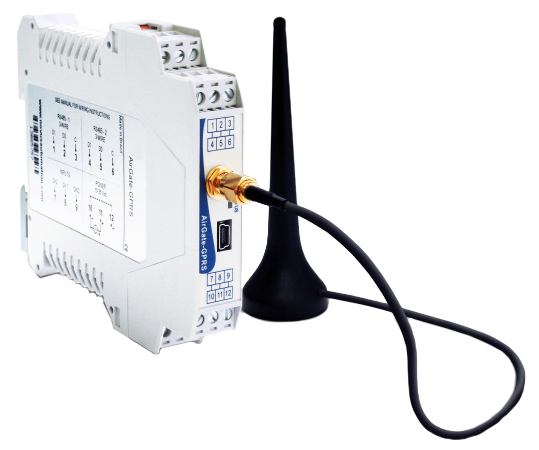

Bramka bezprzewodowa AirGate GPRS jest urządzeniem do monitoringu lokajnej sieci RS485 i dwóch wbudowanych kanałów pomiarowych, które mogą być skonfigurowane jako wejścia analogowe 4÷20 mA, 0÷10 V lub wejścia cyfrowe. Bramka umożliwia rejestrację mierzonych danych na zdalnym serwerze (chmurze Novus), jak również może wysyłać powiadomienia alarmowe SMS po przekroczeniu zaprogramowanych stanów lub zdarzeń alarmowych . Pierwsze wejście RS485 bramki działa jako pierwszy Master i może komunikować się ze zdalnym serwerem (chmurą Novus) za pomocą internetu - GPRS przez Modbus TCP/IP. Drugi skonfigurowany Master w sieci może łączyć się lokalnie z systemem SCADA za pomocą złącza USB lub RS485. Ponadto jeden z portów RS485 bramki może być ustawiony jako Slave i łączyć się z trzecim Masterem tworząc nowy segment sieci z dodatkowych Slave-ów. Rutowanie i multipleksowanie pakietów Modbusa pozwala osiągnąć bramce innowacyjne i niezawodne działanie, które może uzyskać przy minimalnej stracie wydajności.
Pliki
Karta katalogowa
Oprogramowanie
- połączenie ze zdalnym serwerem (chmurą Novus) poprzez GSM/GPRS
- możliwość monitorowania i przechowywania danych pomiarowych na zdalnym serwerze Novus
- port USB do podłączenia bramki z PC jako wirtualny port COM
- izolacja galwaniczna portu USB - 2 kV
- dwa konfigurowalne wejścia jako analogowe 4÷20 mA, 0÷10 V lub cyfrowe
Dane techniczne
-
wejścia/wyjścia:
- Liniowe 4÷20 mA - impedancja 150Ω - dokładność 1%
- Liniowe 0÷10 V – impedancja 670kΩ - dokładność 1%
- Cyfrowe - Logiczne „0” - od 0÷0,8 V, Logiczne „1” - od 2÷6 V
- GSM/GPRS - obsługiwane 4 zakresy (850 MHz, 900 MHz, 1800 MHz i 1900 MHz)
- Antena GSM - wtyk SMP impedancja 50Ω - zasilanie: 10÷35 V DC / max pobór prądu 150 mA przy zasilaniu 24 V DC
- wymiary: 114x99.5x17.5 mm
Urządzenia współpracujące
Interfejs bezprzewodowy AirGate-Modbus współpracuje z urządzeniami regulującymi, rejestrującymi parametry monitorowanego procesu.
| Wskaźniki temperatury | Regulatory temperatury | Rejestratory |
|
|
|
|

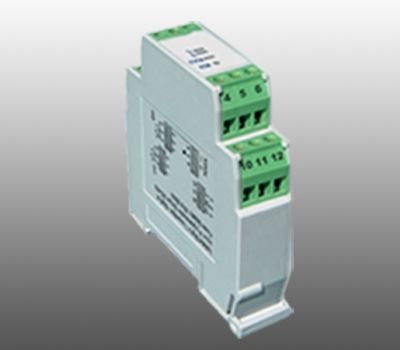

| Przetworniki analogowo-cyfrowe |

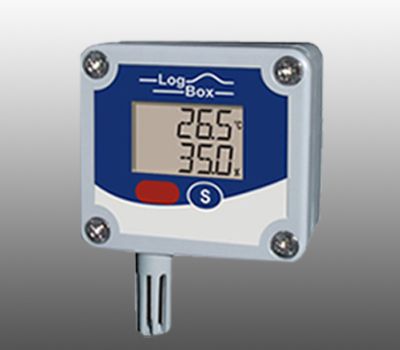

Przetworniki temperatury i wilgotności |
|
|
|
W celu uzyskania dodatkowych informacji patrz: "wskaźniki", "regulatory", "rejestratory","przetworniki", "przetworniki temperatury i wilgotności"
